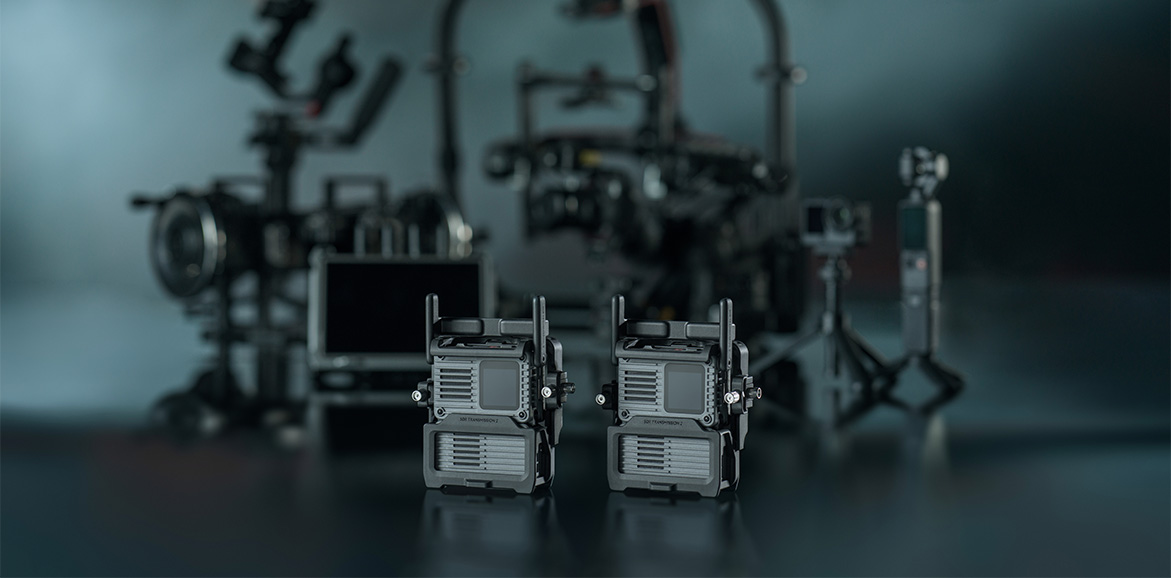

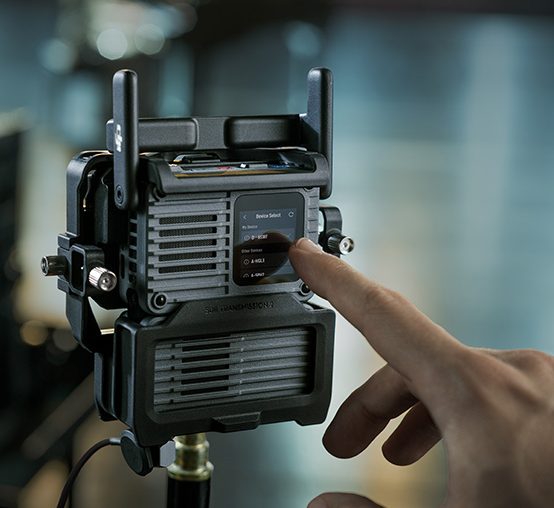

DJI SDR Transmission 2
Szukasz niezawodnego systemu transmisji wideo, który sprosta wymaganiom profesjonalnej produkcji filmowej? DJI SDR Transmission 2 został stworzony z myślą o realizacjach, w których liczą się wysoka jakość podglądu, niskie opóźnienie i niezawodne połączenie nawet w bardziej wymagającym otoczeniu. Udoskonalona technologia SDR umożliwia przesył sygnału na odległość do 4 km, a obsługa DCI 4K/60FPS 10-bit HDR i kodowania H.265 z bitrate’em do 50 Mbps pozwala zachować dużą ilość szczegółów. System oferuje opóźnienie na poziomie nawet 35 ms, funkcję Auto Channel 2.0 oraz możliwość pracy jednego nadajnika z maksymalnie 8 odbiornikami. Każdy moduł może pełnić rolę TX lub RX, co ułatwia dostosowanie zestawu do konkretnej realizacji.

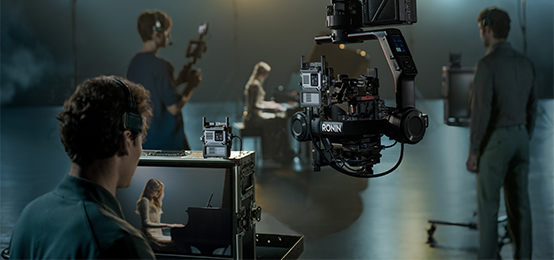

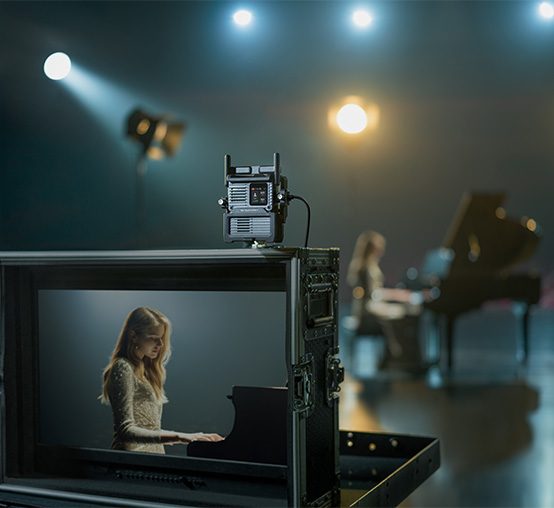

Jeden nadajnik DJI SDR Transmission 2 może przesyłać obraz nawet do 8 odbiorników, zapewniając wielu członkom ekipy jednoczesny dostęp do podglądu i funkcji zdalnego sterowania. W bardziej złożonych realizacjach przydaje się także tryb Multi-Group, który pozwala korzystać równocześnie z maksymalnie 5 nadajników i 40 odbiorników. Takie rozwiązanie ułatwia organizację pracy większego zespołu i obsługę kilku zestawów jednocześnie, bez konieczności rezygnowania z wysokiej jakości transmisji obrazu.
Funkcja Auto Channel 2.0 pomaga utrzymać stabilną transmisję nawet wtedy, gdy w pobliżu pracuje wiele urządzeń bezprzewodowych. Po wybraniu trybu Auto moduły DJI SDR Transmission 2 automatycznie rozpoznają się i koordynują wykorzystywane kanały, dostosowując je do aktualnych warunków. System na bieżąco skanuje dostępne pasma, wykrywa zakłócenia i w razie potrzeby przełącza częstotliwość, dzięki czemu przesył obrazu może pozostać płynny również na bardziej wymagającym planie.
Obsługa DCI 4K/60FPS 10-bit HDR oraz kodowania H.265 z bitrate’em sięgającym 50 Mbps pozwala zachować wysoką szczegółowość obrazu, płynne przejścia tonalne i czytelne odwzorowanie zarówno jasnych, jak i ciemnych partii kadru. Zasięg do 4 km zapewnia większą swobodę podczas pracy na rozległych planach i w bardziej wymagających scenariuszach zdjęciowych. Niskie opóźnienie wynoszące zaledwie 35 ms pozwala zachować większą precyzję podczas regulacji ostrości i zdalnego sterowania ruchem gimbala.

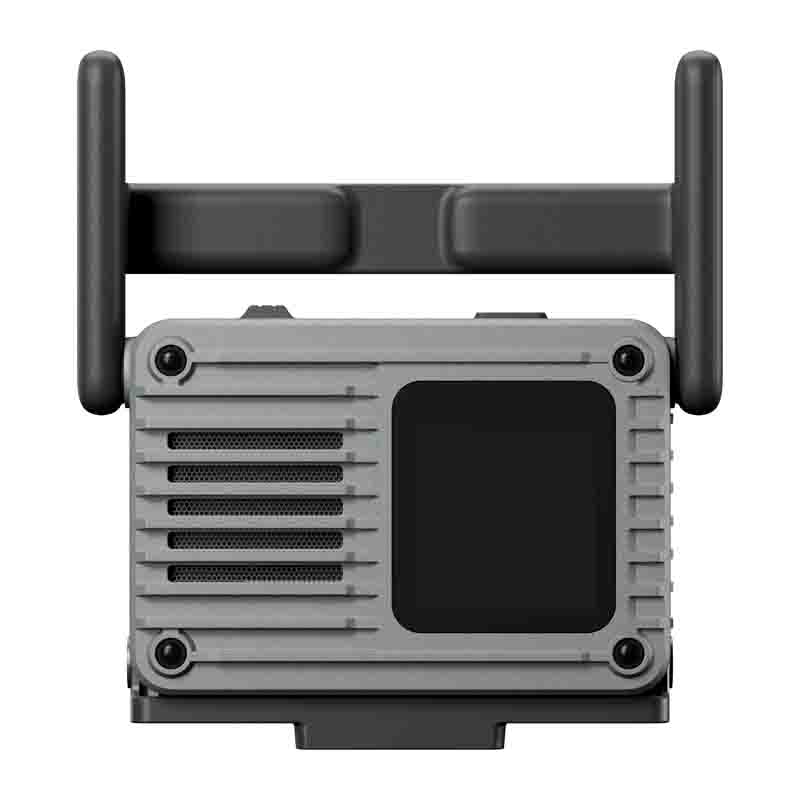

Każdy moduł DJI SDR Transmission 2 może pracować jako nadajnik lub odbiornik, dlatego konfigurację systemu można łatwo zmieniać w zależności od aktualnych potrzeb na planie. Urządzenie waży około 136 g i zostało wyposażone w port HDMI oraz 2 porty USB-C. Zakres dostępnych złączy można dodatkowo rozszerzyć za pomocą płytki rozszerzeń (sprzedawanej oddzielnie), wyposażonej w port SDI, HDMI i 4 porty USB-C. Akcesorium umożliwia także przesyłanie metadanych przez SDI z kamer filmowych, takich jak ARRI i RED. W bardziej wymagających warunkach przyda się opcjonalna obudowa ochronna, która zwiększa możliwości montażu i ułatwia bezpieczne zamocowanie urządzenia w różnych konfiguracjach.
Dzięki współpracy ze stabilizatorami z serii DJI RS oraz aplikacją DJI Ronin smartfon może pełnić jednocześnie funkcję monitora podglądowego i narzędzia do obsługi sprzętu – od bezprzewodowego sterowania gimbalem po rozpoczynanie i zatrzymywanie nagrywania. DJI SDR Transmission 2 współpracuje również z DJI Ronin 2 i Master Wheels, dzięki czemu sprawdzi się podczas bardziej rozbudowanych realizacji z wykorzystaniem dużych kamer filmowych. Przez USB-C można także podłączyć kompatybilne urządzenia z serii Osmo Action i Osmo Pocket, uzyskując wygodny zdalny podgląd z trudno dostępnych perspektyw.

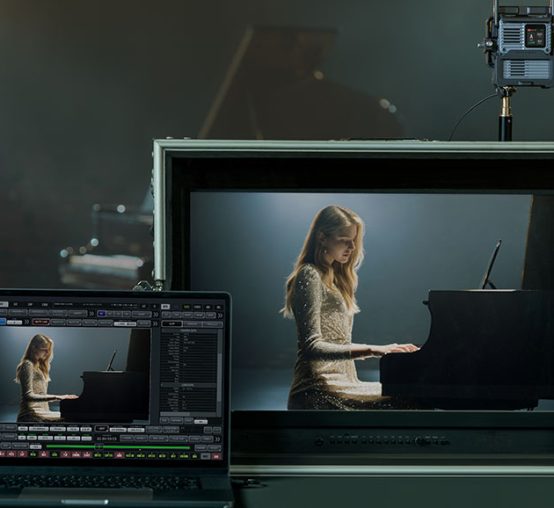

Przełączanie między obrazem z różnych kamer nie wymaga ponownego uruchamiania, skanowania ani parowania urządzeń. Źródło transmisji można zmienić bezpośrednio z poziomu nadajnika-odbiornika lub aplikacji DJI Ronin, zachowując płynną pracę przy realizacjach wykorzystujących kilka kamer. Obraz o wysokiej rozdzielczości i niskim opóźnieniu może być przesyłany do monitorów przez SDI, HDMI lub DP, a kilka ekranów może jednocześnie wyświetlać ten sam sygnał. Do mobilnego podglądu wystarczy natomiast połączyć telefon lub tablet z odbiornikiem przez USB-C i korzystać z aplikacji DJI Ronin.

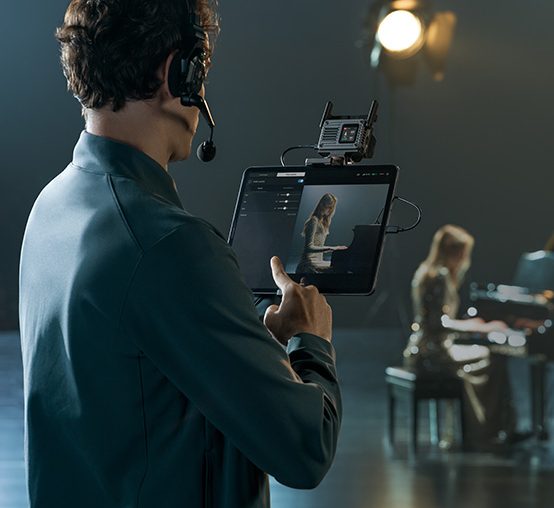

Aplikacja DJI Ronin oferuje zestaw funkcji takich jak LUT, histogram, waveform i false color. Obsługa protokołu PTP umożliwia również sprawdzanie i zmianę przysłony, czasu otwarcia migawki oraz ISO, a także wykonywanie zdjęć i rozpoczynanie nagrywania bezpośrednio z poziomu aplikacji. W przypadku kompatybilnych kamer Sony dostępny jest również tryb Mirror Control wykorzystujący CEC. Za pomocą DJI Ronin można bezprzewodowo sterować stabilizatorami z serii DJI RS, korzystając między innymi z Force Mobile, wirtualnego joysticka czy funkcji ponownego centrowania gimbala.
Kilka dostępnych metod zasilania ułatwia dopasowanie systemu do różnych konfiguracji sprzętowych. Nadajnik-odbiornik współpracuje z akumulatorami NP-F o napięciu od 6,8 do 8,4 V, a przez USB-C może być zasilany również za pomocą kompatybilnego zasilacza PD lub pobierać energię bezpośrednio z obsługiwanego urządzenia. Po zamontowaniu DJI SDR Transmission 2 na DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 lub Master Wheels możliwe jest także zasilanie bezpośrednio z kompatybilnego sprzętu, bez konieczności stosowania osobnego akumulatora.

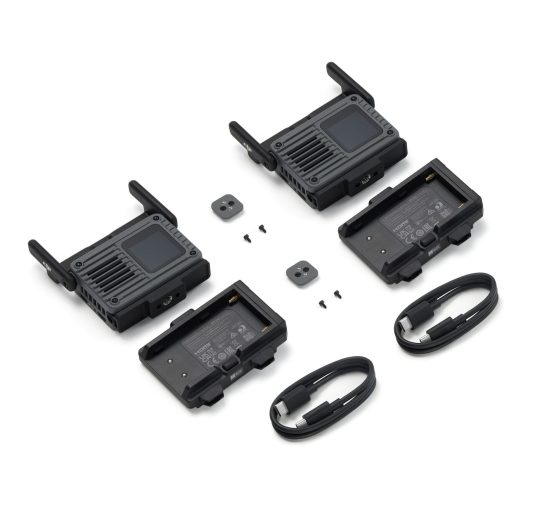

DJI SDR Transmission 2 jest dostępny w dwóch wariantach – wersji podstawowej oraz Combo, dzięki czemu można dobrać zestaw odpowiedni do skali danej realizacji. Wersja podstawowa obejmuje nadajnik-odbiornik, adapter cold-shoe do kamery, adapter akumulatora NP-F oraz kabel USB-C do USB-C, dobrze sprawdzi się jako baza do stworzenia własnej konfiguracji transmisji. Natomiast DJI SDR Transmission 2 Combo zawiera dwa nadajniki-odbiorniki, dwa adaptery cold-shoe, dwa adaptery akumulatora NP-F oraz dwa kable USB-C do USB-C, zapewniając większą elastyczność podczas pracy z kilkoma elementami systemu na planie.
| Waga | Ok. 136 g (z antenami) |
|---|---|
| Wymiary | 76 × 61 × 25 mm (dł. × szer. × wys., bez anten i adaptera zimnej stopki) |
| Porty | HDMI: wejście/wyjście USB-C (górny): wejście/wyjście zasilania PD USB-C (dolny): wejście/wyjście DP, wejście/wyjście zasilania PD, aktywacja urządzenia i aktualizacja oprogramowania sprzętowego, eksport danych diagnostycznych, połączenie z aplikacją mobilną oraz urządzeniami z serii DJI Ronin*, Osmo Action 6** i Osmo Pocket**. |
| Częstotliwość robocza | Pasmo częstotliwości bez DFS: 2,400–2,4835 GHz 5,150–5,250 GHz 5,725–5,850 GHz Pasmo częstotliwości DFS: 5,250–5,350 GHz 5,470–5,725 GHz |
| Moc nadajnika (EIRP) | 2,400–2,4835 GHz: < 20 dBm (SRRC/CE/MIC) 5,150–5,250 GHz: 5,250–5,350 GHz: 5,470–5,725 GHz: 5,725–5,850 GHz: |
| Maksymalna szerokość pasma | 40 MHz |
| Maksymalna szybkość kodowania | 50 Mb/s |
| Pobór mocy | Tryb czuwania (bez podłączonych urządzeń zewnętrznych): Pojedynczy nadajnik: ok. 5,04 W Pojedynczy odbiornik: ok. 5,31 W Transmisja 1T1R: |
| Zasilanie | Zasilanie USB-C typu 1: 15 V, 3 A (protokół PD*) Zasilanie USB-C typu 2: 6,8–17,5 V DC Napięcie zasilania akumulatora NP-F: 6,8–8,4 V |
| Formaty wejścia/wyjścia wideo | DCI 4K: 23,98/24/25/29,97/30/50/59,94/60 fps 4K UHD: 23,98/24/25/29,97/30/50/59,94/60 fps 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps 1080i (tylko wejście w jednostce głównej; wejście/wyjście na płytce rozszerzającej): 50/59,94/60 fps 720p: 50/59,94/60 fps |
| Formaty wejścia/wyjścia audio | Format wejściowy audio: dźwięk osadzony w sygnale SDI, HDMI lub DP Format wyjściowy audio: 16-bitowy, 48 kHz, stereo PCM |
| System transmisji wideo | SDR |
| Minimalne opóźnienie transmisji wideo | 35 ms |
| Format kodowania wideo | H.265 |
| Maksymalny zasięg transmisji | 4 km (CE) |
| Temperatura pracy | Od –10°C do 40°C (od 14°F do 104°F) |
| Waga | Ok. 105 g |
|---|---|
| Wymiary | 76 × 54 × 25 mm (dł. × szer. × wys., bez adaptera zimnej stopki) |
| Porty | HDMI: wejście/wyjście USB-C (prawy): zasilanie i połączenie z DJI RS 5 USB-C (dolny): zasilanie, sterowanie kamerą (wykonywanie zdjęć i rozpoczynanie/zatrzymywanie nagrywania) oraz połączenie z urządzeniami z serii DJI Ronin* innymi niż DJI RS 5 SDI: wejście/wyjście |
| Zasilanie | Zasilanie USB-C typu 1: 15 V/9 V, 3 A (protokół PD*) Zasilanie USB-C typu 2: 6,8–17,5 V DC |
| Temperatura pracy | Od –10°C do 40°C (od 14°F do 104°F) |
| Waga | Ok. 91 g |
|---|---|
| Wymiary | 124 × 110 × 49 mm (dł. × szer. × wys.) |
| Mocowanie | Mocowanie NATO Otwór gwintowany 1/4″-20 × 2 Otwór gwintowany 3/8″-16 Zacisk przewodu HDMI Zacisk przewodu USB-C |
| Temperatura pracy | Od –10°C do 40°C (od 14°F do 104°F) |
Aplikacje
DJI Mimo
Kompatybilne z DJI Osmo Action 6, DJI Osmo Nano, DJI Osmo Action 5 Pro, DJI Osmo Pocket 4, DJI Osmo Pocket 3 i DJI Osmo Action 4
iOS Wersja V 1.5.18
Wymaga iOS 11.0 lub nowszego.
Android Wersja V 1.5.18
Wymaga Android 7.0 lub nowszego.
Instrukcje
Instrukcja DJI SDR Transmission 2 (Polski)
Pytania i odpowiedzi
Urządzenie ma jeden wskaźnik stanu napięcia systemu. Szybko migające czerwone światło wskazuje zbyt niskie napięcie, a zielone światło oznacza, że napięcie jest prawidłowe.
Tak. W panelu Channel Dashboard nadajnika-odbiornika oraz w aplikacji DJI Ronin wyświetlany jest wykres słupkowy jakości sygnału. Wyższe słupki wskazują lepszą jakość sygnału. Zielony kolor kanału oznacza dobrą jakość, a czerwony – słabą.
Upewnij się, że otoczenie jest dobrze wentylowane, nie dopuszczaj do blokowania otworów wentylacyjnych i unikaj narażania urządzenia na bezpośrednie działanie promieni słonecznych.
Tak.

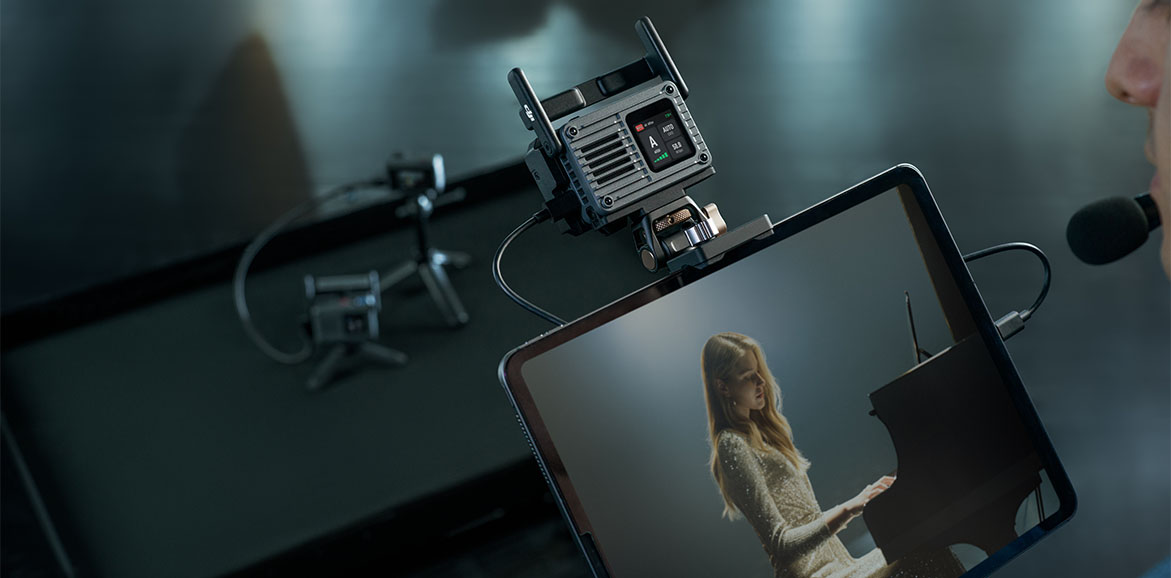

1. Smartfon lub tablet można podłączyć do nadajnika-odbiornika (RX) za pomocą kabla USB-C–USB-C lub USB-C–Lightning*. W takim przypadku sygnał jest przesyłany w trybie SDR w celu zwiększenia stabilności i niezawodności.
2. Szczegółowe informacje dotyczące smartfonów i tabletów kompatybilnych z aplikacją DJI Ronin znajdziesz na liście kompatybilności aplikacji Ronin dostępnej na stronie https://www.dji.com/downloads/products/sdr-transmission-2
*Kabel nie wchodzi w skład zestawu. Jest sprzedawany oddzielnie lub musi zostać zapewniony przez użytkownika.
Nie. Co więcej, anteny DJI SDR Transmission 2 nie są demontowalne.
Gdy nadajnik-odbiornik automatycznie przełączy się na kanał 2,4 GHz lub kanał 2,4 GHz zostanie wybrany ręcznie, mogą wystąpić zakłócenia z innymi urządzeniami bezprzewodowymi, w tym z mikrofonami bezprzewodowymi. W takim przypadku zaleca się ręczne wybranie kanału innego niż 2,4 GHz. Podczas wybierania kanału można sprawdzić jego częstotliwość środkową w głównym interfejsie nadajnika-odbiornika, aby potwierdzić, czy znajduje się on w paśmie częstotliwości 2,4 GHz.
Akumulatory z serii NP-F. Należy pamiętać, że ze względu na różnice w pojemności i żywotności akumulatorów rzeczywisty czas pracy może się różnić.
DJI SDR Transmission 2 obsługuje DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 oraz DJI Master Wheels*.
Po podłączeniu nadajnika-odbiornika do stabilizatora z serii RS urządzenie może być zasilane z akumulatora stabilizatora. Nadajnik-odbiornik umożliwia również bezprzewodowe sterowanie stabilizatorami z serii RS za pomocą aplikacji DJI Ronin, oferując funkcje Force Mobile, wirtualnego joysticka i ponownego centrowania gimbala. Uwaga: po podłączeniu nadajnika-odbiornika DJI SDR Transmission 2 do stabilizatora z serii RS zdalne sterowanie kamerą wymaga użycia dodatkowego kabla do sterowania wieloma kamerami, który połączy gimbal z kamerą**. W takim przypadku funkcja ActiveTrack nie będzie dostępna. Ponadto po zamontowaniu nadajnika-odbiornika DJI SDR Transmission 2 na stabilizatorze za pomocą płytki szybkiego montażu natywna konfiguracja zdjęć pionowych nie jest obsługiwana.

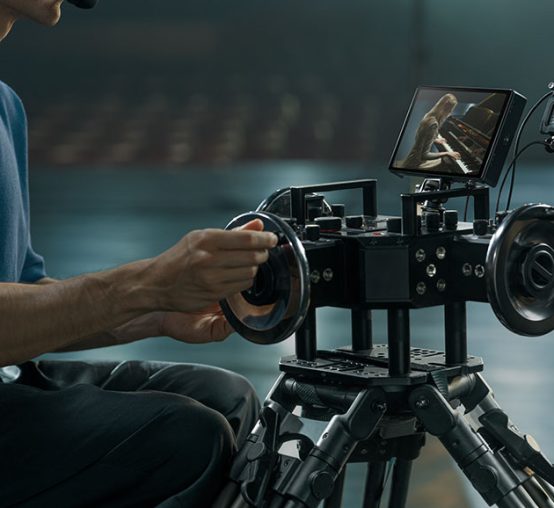

Po połączeniu DJI Master Wheels z Ronin 2, RS 3 Pro, RS 4, RS 4 Pro lub RS 5 za pośrednictwem nadajnika-odbiornika można bezprzewodowo sterować stabilizatorem, w tym jego ruchem i ponownym centrowaniem. Jeśli stabilizator jest połączony z kamerą, DJI Master Wheels umożliwia również rozpoczynanie i zatrzymywanie nagrywania**.
*W przypadku korzystania z Ronin 2 lub DJI Master Wheels wymagany jest kabel sterowania gimbalem DJI SDR Transmission 2 (USB-C–4-pin), sprzedawany oddzielnie. W przypadku korzystania z RS 4 Pro, RS 4 lub RS 3 Pro wymagany jest kabel sterowania gimbalem DJI SDR Transmission 2 (USB-C–CAN), sprzedawany oddzielnie.
**Można użyć kabla do sterowania wieloma kamerami dołączonego do stabilizatora lub kupić kompatybilny kabel dopasowany do modelu kamery w oficjalnym sklepie DJI. Informacje o obsługiwanych modelach kamer i dostępnych funkcjach sterowania znajdują się na stronie „Camera & Lens Compatibility” w oficjalnej witrynie odpowiedniego stabilizatora.
Wymagany jest kabel USB-C–USB-C*.
*Można użyć kabla USB-C–USB-C dołączonego do zestawu DJI RS 5 Combo lub DJI SDR Transmission 2.
Za pomocą kabla sterowania kamerą można regulować takie parametry jak przysłona, czas otwarcia migawki i ISO (w zależności od systemu kamery czas reakcji na zmianę ustawień wynosi od około 0,5 do 1 sekundy), a także robić zdjęcia oraz rozpoczynać i zatrzymywać nagrywanie. Ponadto kabel HDMI umożliwia korzystanie z trybu Mirror Control kamery.
Należy pamiętać, że gdy nadajnik-odbiornik jest połączony jednocześnie z DJI Master Wheels i kamerą, obsługiwane jest wyłącznie rozpoczynanie i zatrzymywanie nagrywania.
Powyższe funkcje są obsługiwane tylko przez niektóre modele kamer. Szczegółowe informacje znajdują się na liście kompatybilności kamer dostępnej na stronie https://www.dji.com/downloads/products/sdr-transmission-2
W przypadku korzystania z Ronin 2 lub DJI Master Wheels wymagany jest kabel sterowania gimbalem DJI SDR Transmission 2 (USB-C–4-pin), sprzedawany oddzielnie. W przypadku korzystania z RS 4 Pro, RS 4 lub RS 3 Pro wymagany jest kabel sterowania gimbalem DJI SDR Transmission 2 (USB-C–CAN), sprzedawany oddzielnie.
Kanały DFS są wykorzystywane ze względu na mniejsze zakłócenia i bardziej stabilne połączenie sygnału. Można ich jednak używać dopiero po upewnieniu się, że pasmo częstotliwości radaru w otoczeniu nie jest zajęte.
Aby korzystać z pasma częstotliwości DFS, przejdź do listy wyboru kanałów w menu nadajnika-odbiornika i wybierz jeden z kanałów DFS.
Korzystanie z pasma częstotliwości DFS jest zabronione w niektórych krajach lub regionach, a liczba dostępnych kanałów DFS może się różnić. Należy przestrzegać lokalnych przepisów i regulacji.
Nie. Co więcej, jeśli DJI SDR Transmission 2 jest używany na tym samym obszarze co DJI SDR Transmission lub DJI Transmission, należy zadbać o to, aby częstotliwości środkowe tych systemów się nie pokrywały.
Zaleca się korzystanie z maksymalnie pięciu kamer, ale rzeczywista liczba może się różnić w zależności od lokalnych warunków sieci bezprzewodowej.
Nie ma wymagań dotyczących odległości między nadajnikami-odbiornikami (TX) należącymi do różnych grup ani między nadajnikami-odbiornikami (RX) z różnych grup. Zaleca się jednak zachowanie odległości co najmniej 30 cm między nadajnikiem-odbiornikiem (TX) a nadajnikiem-odbiornikiem (RX) należącymi do różnych grup.
Przykładowo, jeśli na planie używane są dwie grupy nadajników-odbiorników (TX-A z RX-A oraz TX-B z RX-B), nie obowiązują wymagania dotyczące odległości między TX-A i TX-B ani między RX-A i RX-B. Zaleca się jednak zachowanie co najmniej 30 cm odległości między TX-A a RX-B.
Tabelę kanałów i częstotliwości można pobrać ze strony https://www.dji.com/downloads/products/sdr-transmission-2 w oficjalnej witrynie DJI. Informacje o częstotliwości aktualnie używanego kanału są również wyświetlane w głównym interfejsie nadajnika-odbiornika.
Dane te pozwalają prawidłowo rozplanować wykorzystanie kanałów bezprzewodowych na planie.
1. Na ekranie Channel Settings nadajnika-odbiornika ustaw opcję Channel Mode na Manual, a następnie dotknij Channel Selection, aby otworzyć listę kanałów i wybrać jeden z nich.
2. Możesz też połączyć nadajnik-odbiornik (RX) z aplikacją DJI Ronin i wybrać kanał w aplikacji.
Przesuń palcem w dół w głównym interfejsie nadajnika-odbiornika, wybierz General > Fan Mode, a następnie ustaw tryb Auto lub Mute.
Nadajnik-odbiornik (TX):
Nie. W danym momencie obsługiwane jest tylko jedno wejście. Jeśli sygnały wideo zostaną doprowadzone jednocześnie do dwóch portów, pierwszeństwo ma sygnał podłączony jako pierwszy.
Nadajnik-odbiornik (RX):
1. Gdy nadajnik-odbiornik jest używany samodzielnie, sygnał wideo może być wyprowadzany przez port DP lub HDMI, ale tylko przez jeden z nich w danym momencie.
2. Po zamontowaniu płytki rozszerzającej można jednocześnie wyprowadzać maksymalnie trzy sygnały wideo: jeden z nadajnika-odbiornika (przez DP lub HDMI – tylko jeden z tych portów w danym momencie) oraz dwa z płytki (jednocześnie przez SDI i HDMI).

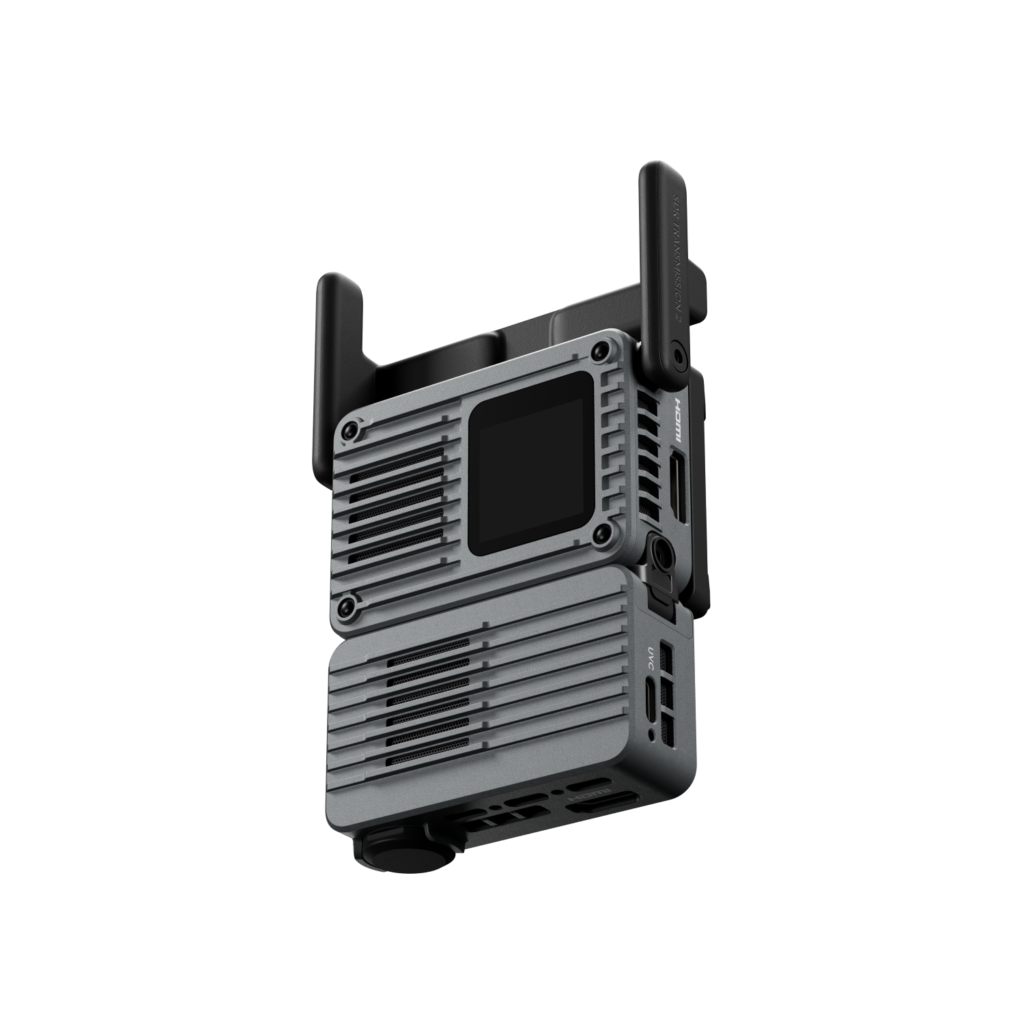

Port SDI znajduje się w płytce rozszerzającej DJI SDR Transmission 2, która jest sprzedawany oddzielnie.
Tak:
1. Porty DP i HDMI nadajnika-odbiornika nie mogą wyprowadzać sygnału jednocześnie – w danym momencie można korzystać tylko z jednego z nich.
2. Porty SDI i HDMI płytki rozszerzającej mogą wyprowadzać sygnał wideo jednocześnie z portem DP lub HDMI nadajnika-odbiornika.
1. Płytka rozszerzająca obsługuje przelotowe wyjście sygnału. Przesuń palcem w dół w głównym interfejsie nadajnika-odbiornika, a następnie wybierz Input/Output Direction > Expansion Plate Installed > Output.
2. Sam nadajnik-odbiornik nie obsługuje przelotowego wyjścia sygnału.
Płytka rozszerzająca DJI SDR Transmission 2 obsługuje wprowadzanie i wyprowadzanie sygnału wideo w rozdzielczości do 1080p/60 fps.
1. Sprawdź, czy format sygnału wyjściowego ze źródła wideo jest obsługiwany przez DJI SDR Transmission 2:
DCI 4K: 23,98/24/25/29,97/30/50/59,94/60 fps
4K UHD: 23,98/24/25/29,97/30/50/59,94/60 fps
1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
1080i (nadajnik-odbiornik obsługuje wyłącznie wejście, natomiast płytka rozszerzająca – wejście i wyjście): 50/59,94/60 fps
720p: 50/59,94/60 fps
Pamiętaj, że płytka rozszerzająca DJI SDR Transmission 2 nie obsługuje wprowadzania ani wyprowadzania sygnału 4K.
2. Sprawdź, czy kabel jest prawidłowo podłączony.
3. Spróbuj użyć innego kabla.
Tak.
*Port SDI znajduje się na płytce rozszerzającej DJI SDR Transmission 2, która jest sprzedawana oddzielnie.
Nadajnik-odbiornik umożliwia ładowanie smartfonów. Jednak ze względu na ograniczoną moc ładowania po podłączeniu tabletu lub niektórych smartfonów może jedynie spowolnić rozładowywanie akumulatora urządzenia, zamiast skutecznie go ładować. Informacja o stanie ładowania może nie być wyświetlana na podłączonym urządzeniu.
Otwórz menu ustawień w prawym górnym rogu interfejsu aplikacji DJI Ronin, a następnie wybierz Camera Control Button, aby włączyć tryb Mirror Control. Przejdź również do menu ustawień kamery i ustaw HDMI Settings > HDMI Control na On.
Ta funkcja jest obsługiwana tylko przez niektóre modele kamer. Szczegółowe informacje znajdują się na liście kompatybilności kamer dostępnej na stronie: https://www.dji.com/downloads/products/sdr-transmission-2
Tak. Aplikacja DJI Ronin zawiera wstępnie zainstalowany wybór popularnych LUT, a ponadto umożliwia importowanie niestandardowych LUT. Należy pamiętać, że ze względu na bitrate transmisji wideo efekt LUT może nieznacznie różnić się od efektu widocznego w kamerze. Jest to normalne zjawisko.
1. Nazwą sygnału bezprzewodowego jest numer urządzenia nadajnika-odbiornika (TX), wyświetlany w głównym interfejsie. Dotknij numeru urządzenia, aby przejść do ustawień, a następnie wybierz dowolną literę od A do P.
2. Nadajnik-odbiornik (TX) umożliwia ustawienie kodu parowania. Dotknij numeru urządzenia, aby przejść do ustawień, włącz szyfrowanie i ustaw 4-cyfrowy kod parowania bezprzewodowego.
Jeśli akumulator innego producenta zasila jednocześnie nadajnik-odbiornik oraz inne urządzenie, takie jak kamera lub monitor, niski poziom jego naładowania może powodować niestabilne zasilanie i zakłócać prawidłowe działanie nadajnika-odbiornika. W takiej sytuacji należy niezwłocznie wymienić akumulator.
Gdy nadajnik-odbiornik jest podłączony do stabilizatora:
1. Sprawdź, czy połączenie jest prawidłowe. Pomocne mogą być schematy zamieszczone w skróconej instrukcji obsługi.
2. Upewnij się, że używany jest kabel do sterowania wieloma kamerami dołączony do stabilizatora, ponieważ kable USB-C innych producentów mogą nie obsługiwać zasilania.
Gdy urządzenie jest zasilane za pomocą akumulatora NP-F:
1. Sprawdź, czy napięcie akumulatora jest wystarczające. Zbyt niskie napięcie może uniemożliwić prawidłowe włączenie urządzenia.
Gdy urządzenie jest zasilane przez port USB-C:
Sprawdź, czy używany zasilacz obsługuje standard PD*. Zasilacze bez obsługi PD mogą nie zapewniać prawidłowego zasilania. Szczegółowe informacje znajdują się na liście kompatybilnych zasilaczy PD dostępnej na stronie: https://www.dji.com/downloads/products/sdr-transmission-2
*Wymagany jest zasilacz PD o mocy wyjściowej co najmniej 65 W.
1. Sprawdź, czy nadajnik-odbiornik (TX) i nadajnik-odbiornik (RX) nawiązały połączenie bezprzewodowe. Informacja o pomyślnym połączeniu powinna być wyświetlana w głównym interfejsie nadajnika-odbiornika (RX).
2. Na nadajniku-odbiorniku (RX) sprawdź, czy strumień wideo jest przesyłany prawidłowo. Jeśli tak, powinny być wyświetlane rozdzielczość wideo, liczba klatek na sekundę i bitrate. Jeżeli informacje te nie są widoczne prawidłowo, sprawdź ikonę stanu wideo w głównym interfejsie nadajnika-odbiornika (TX), aby upewnić się, że wskazuje prawidłowy stan.
3. Sprawdź, czy format sygnału wyjściowego ze źródła wideo jest obsługiwany przez DJI SDR Transmission 2:
DCI 4K: 23,98/24/25/29,97/30/50/59,94/60 fps
4K UHD: 23,98/24/25/29,97/30/50/59,94/60 fps
1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
1080i (nadajnik-odbiornik obsługuje wyłącznie wejście, natomiast płytka rozszerzająca – wejście i wyjście): 50/59,94/60 fps
720p: 50/59,94/60 fps
Pamiętaj, że płytka rozszerzająca DJI SDR Transmission 2 nie obsługuje wprowadzania ani wyprowadzania sygnału 4K.
4. Sprawdź, czy monitor obsługuje odpowiedni format sygnału wideo.
5. Sprawdź, czy kabel jest prawidłowo podłączony.
6. Spróbuj użyć innego kabla.
Sprawdź, czy nie występują zakłócenia kanałów bezprzewodowych:
1. W panelu Channel Dashboard sprawdź, czy kilka zestawów urządzeń nie korzysta z tego samego kanału. Jeśli na planie działa kilka zestawów, ustaw dla każdego z nich inny kanał.
2. Otwórz ekran Video Transmission Diagnostics na nadajniku-odbiorniku (RX) i dostosuj kanał na podstawie wyników diagnostyki.
Sprawdź, czy w otoczeniu nie ma przeszkód:
Umieść nadajnik-odbiornik (RX) wyżej lub w miarę możliwości ogranicz liczbę przeszkód.
Sprawdź odległość między urządzeniami:
Nie ma wymagań dotyczących odległości między nadajnikami-odbiornikami (TX) należącymi do różnych grup ani między nadajnikami-odbiornikami (RX) z różnych grup. Zaleca się jednak zachowanie odległości co najmniej 30 cm między nadajnikiem-odbiornikiem (TX) a nadajnikiem-odbiornikiem (RX) należącymi do różnych grup.
Przykładowo, jeśli na planie używane są dwie grupy nadajników-odbiorników (TX-A z RX-A oraz TX-B z RX-B), nie obowiązują wymagania dotyczące odległości między TX-A i TX-B ani między RX-A i RX-B. Zaleca się jednak zachowanie co najmniej 30 cm odległości między TX-A a RX-B.
Sprawdź, czy problem nie jest związany z kablem:
Jeśli po umieszczeniu nadajnika-odbiornika (RX) w odległości około 1 m od nadajnika-odbiornika (TX) wzory przypominające siatkę nadal występują, a bitrate w głównym interfejsie nadajnika-odbiornika (RX) wciąż ulega znacznym wahaniom, przyczyną może być kabel. Spróbuj użyć innego kabla.
1. Ustaw anteny pionowo, tak aby były skierowane ku górze.
2. Trzymaj urządzenie z dala od metalowych konstrukcji.
3. Upewnij się, że wokół anten nie znajdują się żadne przeszkody.
Nadajnik-odbiornik (TX) obsługuje kamerę Osmo Action 6 oraz urządzenia z serii Osmo Pocket (Osmo Pocket 4 i nowsze) w trybie DP.
1. Ustawienia połączenia: Podłącz urządzenie Osmo do portu DP nadajnika-odbiornika (TX) za pomocą kabla USB-C (zalecany jest kątowy kabel wideo USB-C DJI SDR Transmission 2*), a następnie ustaw w nadajniku-odbiorniku (TX) opcję „DP IN”.
2. Obsługiwane funkcje: transmisja obrazu.
*Kątowy kabel wideo USB-C DJI SDR Transmission 2 (DP, 50 cm) jest sprzedawany oddzielnie.
Do DJI SDR Transmission 2 są dostępne: kabel do aktualizacji oprogramowania sprzętowego (USB-C do USB-C, 50 cm), kątowy kabel wideo USB-C DJI SDR Transmission 2 (DP, 50 cm), kabel sterowania gimbalem DJI SDR Transmission 2 (USB-C do CAN) oraz kabel sterowania gimbalem DJI SDR Transmission 2 (USB-C do 4-pinowego złącza)*.
Do połączeń wideo przez DP zaleca się użycie kątowego kabla wideo USB-C DJI SDR Transmission 2 (DP, 50 cm).
Informacje na temat korzystania z kabli sterowania gimbalem można znaleźć w instrukcji obsługi dostępnej na stronie https://www.dji.com/downloads/products/sdr-transmission-2
*Kabel do aktualizacji oprogramowania sprzętowego (USB-C do USB-C, 50 cm) znajduje się w zestawie z DJI SDR Transmission 2. Pozostałe kable są sprzedawane oddzielnie.
1. Jeśli monitor obsługuje 10-bitowy sygnał wejściowy 4K/60 fps, ale liczba klatek na sekundę źródła wideo jest niższa niż 60 fps, włącz tę funkcję, aby nadajnik-odbiornik (RX) zapewniał stabilny sygnał wyjściowy 60 fps i płynniejszy podgląd.
2. W przypadku źródeł wideo o niskiej liczbie klatek na sekundę funkcja ta zmniejsza opóźnienie i zapewnia szybszą reakcję podglądu na żywo, dzięki czemu osoby odpowiedzialne za ustawianie ostrości oraz pozostali członkowie ekipy mogą sprawniej reagować i precyzyjniej wprowadzać zmiany.
